Revit如何自定义房间标记位置?(Revit房间标记移动位置)

经常我们需要通过调整房间标记位置,来达到更好的图面表达效果。常见情况是房间过小,或者房间家具放置被挡等等原因,需要把房间标记移除在房间外。比如下面的卫生间及设备间:

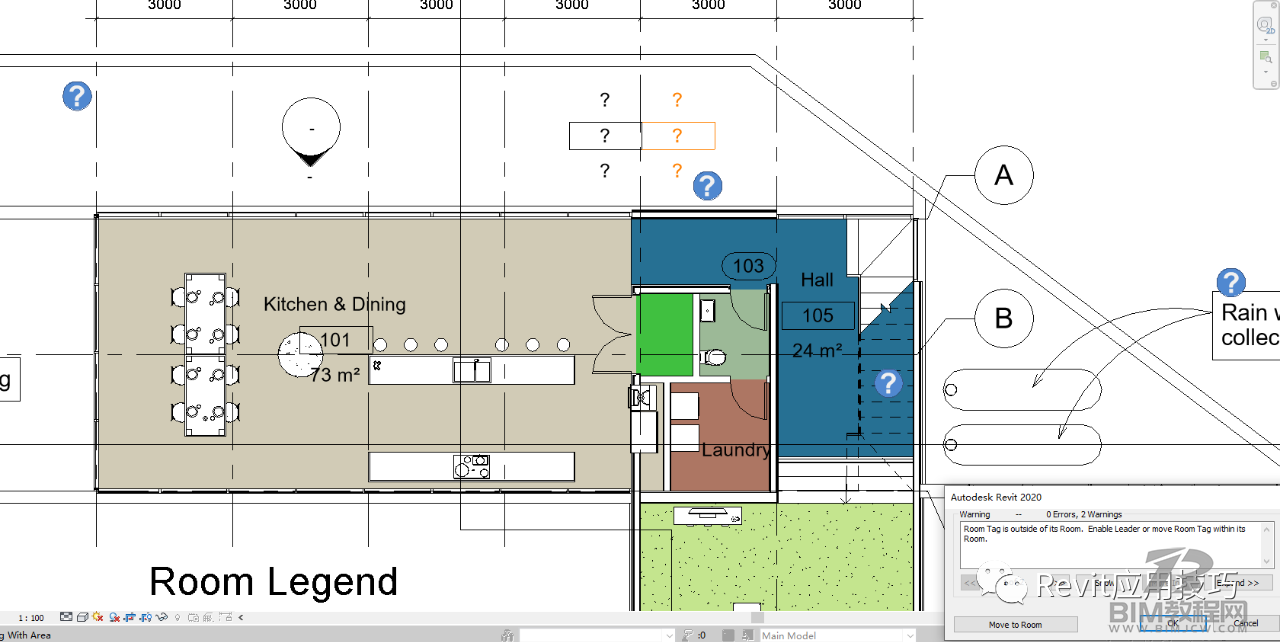

但是默认情况下,把房间标记移出房间范围会显示警告,可以直接OK忽略,或者Enable Leader,或者Move Room Tag within its room。


移回房间内并不是我们需要的选项,但是可以发现,警告框中并无Enable Leader这个选项


这时我们需要先选择OK,忽略掉这个警告,然后可以发现左上角有Leader选项,选中即可。


并且可以通过拉拽调整垂直并且对齐。


Leader也可以通过Room Tag的Edit Type来选择相应的样式,或者新建相应的族即可。
