Revit中预留洞口怎么画和标注?

最近有很多同学问我,预留洞在平面图上经常看不见,而且不好显示及标注。

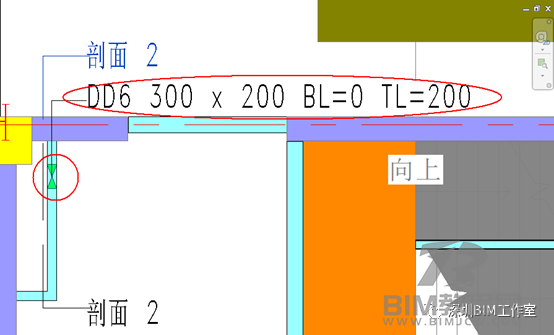

嗯,这种问题大家都遇到过,不要着急,征求了多个人的意见,大家一致认为这种表示方法比较完美,请看下图:


当大家看到这张图的时候,大家第一反应是,怎么弄出来的,这个样子才是我需要的效果……

不急,接下来小编将带领大家把这个步骤一步一步的完成。

第一步:分析

分析注释:DD6(洞口编号) 300x200(尺寸)BL(底标高) TL(顶标高)

根据我们常规经验,revit墙上开洞,并没有具备这么多信息,那我们怎么办呢?不要着急,想想你会不会放置门窗,门窗是不是有基本尺寸,是不是有底标高顶标高,是不是…….    是不是完全可以满足我们的条件,哈哈,到现在应该懂了吧

第二步:实施

在墙上先放置一个窗洞,窗洞族位置在插入——载入族


我们从预览窗洞族就可以看到,这个窗洞族还有窗框(需要编辑族删掉)

将窗洞族放置于墙上,选中窗洞族,编辑族,在三维里删除窗框

选中窗框删掉


接下来给窗洞加一个平面填充,在楼层平面——参照标高视图,注释选项卡上给窗洞加一个阴影遮罩。


载入到项目中,覆盖版本及其参数值


三维视图效果


平面视图效果

接下来就是注释窗洞族了,在注释选项卡——按类别标记


标记族里的设置如下图:


第三步:检查修改

问;为什么在窗洞族在平面上没有三角颜色填充?

答:需要做一个窗洞的过滤器,给它人为添加颜色

问:墙体有时也会遮挡窗洞怎么办?

答:在视图可见性设置,模型类别里给墙添加一点透明度

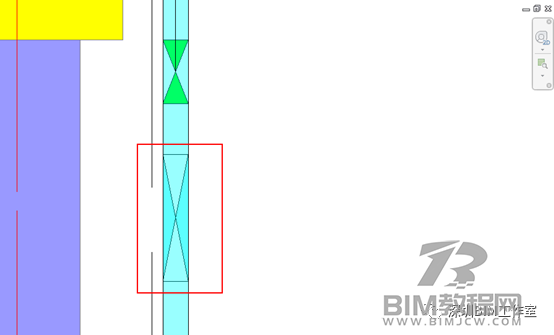

问:为什么有时候窗洞全是填充,而不是三角填充

答:试图范围里的切剖面正好切到了窗洞


本次的讲解就到这里

很惭愧,只是做了一点微小的工作。

文章来源:深圳BIM工作室

作者:yahoo君
