Revit中怎么显示平面区域？

BIM教程网 • • 文本教程 • 阅读 80

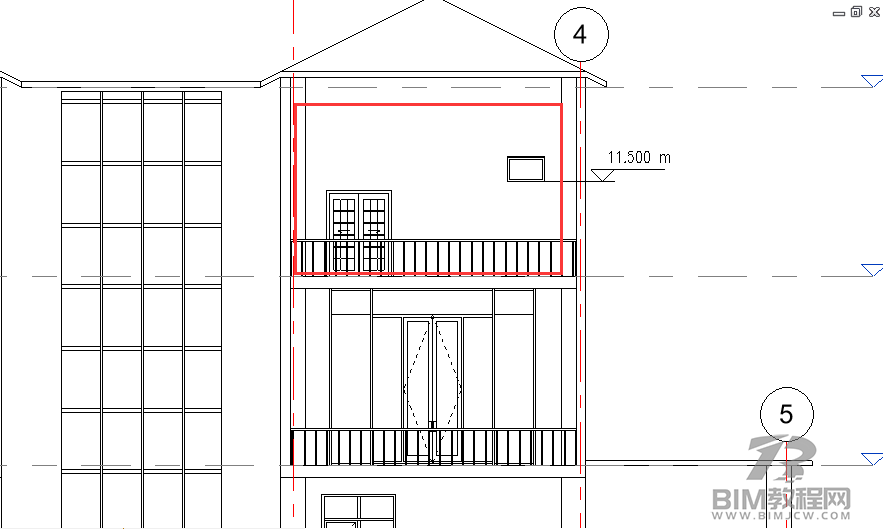

问题状况如下图所示：


    像这种情况即使修改楼层平面的视图范围，这个门和窗在楼层平面上无法同时显示。


    那应如何解决呢？

    今天就教大家一个简单的办法

    步骤图文详解

    1、点击视图选项卡下平面视图按钮旁下拉小三角，然后选择平面区域命令。


    2、选择矩形绘图命令，将窗户的位置框出来，然后点击√确定。


    3、先点击绘制完成的平面区域，在属性栏里点击视图范围旁边的编辑。然后修改成合适的视图范围，点击确定。


    4、右键平面区域，选择在视图中隐藏中的图元，将平面区域的线条隐藏起来，这样就不会影响后续出图了。


    现在可以看到，能同时显示了！


原创文章，作者：BIM教程网，如若转载，请注明出处：https://www.bimjcw.com/5550.html
