Revit制作填充图案的方法

Revit中的填充图案有绘图和模型两种类型,绘图类型的填充图案会根据视图比例的调整而变化大小;模型类型的填充图案不依视图比例的调整而变化,显示实际尺寸。

Revit制作填充图案的方法
图1 两种类型的填充图案

Revit中的模型类型填充图案可基于基本类型,通过调整两组线的角度和线间距创建一些简单的填充图案。

Revit制作填充图案的方法1
图2 基于基本类型创建填充图案

而一些复杂的填充图案,则需选择自定义的方式,通过加载填充图案(.pat)文件进行创建。

Revit制作填充图案的方法2
图3 自定义创建填充图案

Revit自带的填充图案均保存在revit.pat与revit metric.pat两个文件中,默认路径如下图所示。

Revit制作填充图案的方法3
图4 Revi默认.pat文件

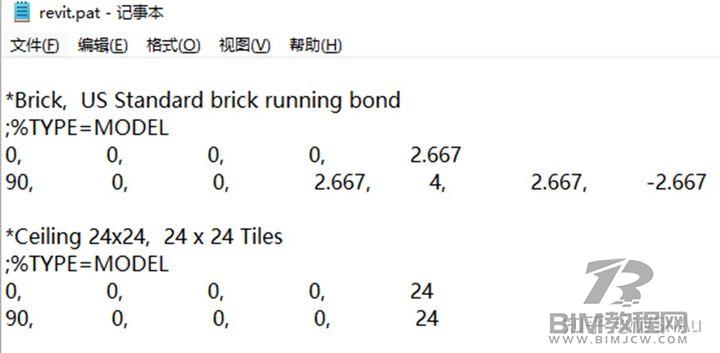

.pat文件可通过Windows系统自带的记事本打开,如下图所示。用于描述.pat文件的是一行行代码,如果知道代码的书写规则,则可自定义创建.pat格式文件,从而创建填充图案。

Revit制作填充图案的方法4
图5 .pat格式文件

对于大部分人来说,编写代码都是比较困难的,因此本文介绍一种通过Autodesk CAD软件创建.pat格式文件的方法。

CAD默认无法创建.pat格式文件,需要加载插件来实现,插件名为YQMKPAT.VLX,下方下载。

将插件下载好以后,在CAD中通过管理-加载应用程序命令,选择插件,点击加载,将插件加载到CAD中。

Revit制作填充图案的方法5
图6 加载YQMKPAT

接着在CAD中先绘制出填充图案,如下图所示,绘制了一组砖墙的填充图案,砖长为240mm,砖厚为53mm,砖缝为10mm。

Revit制作填充图案的方法6
图7 CAD中绘制填充图案

然后在CAD中输入命令“MP1”,选择文件夹位置重命名并保存文件。接下来选择要重复的图元,这里只需要选择两个矩形进行重复即可,设置好基点、横向重复间距和竖向重复间距,完成填充图案文件的制作。

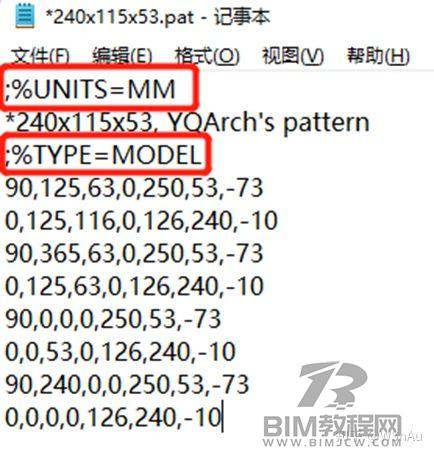

制作好的PAT文件并不能直接在Revit中使用,因为Revit无法识别该PAT文件的单位以及该填充图案为绘图类型还是模型类型,因此需要进一步编辑PAT文件。通过记事本打开PAT文件,在代码第一行中指定单位为mm(代码为“;%UNITS=MM”),然后在名称后指定类型为模型(代码为“;%TYPE=MODEL”),如下图所示(注意字符均为英文字符)。

Revit制作填充图案的方法7
图9 编辑.pat文件

编辑好的文件即可载入Revit中用于创建新的模型类型填充图案,如下图所示。

Revit制作填充图案的方法8
图10 Revit中使用填充图案
