下来呢我们给大家介绍一下机电专业里边的这个空间和分区,这个功能呢是处于这个分析这个功能块底下的空间和分区里边。

Revit机电基本知识:2. 机电空间及分区

我们知道呢以前在建筑里边我们曾提到过房间,房间呢只是这样一个三维的概念,你知道了这个有了这样一个三三维的空间以后呢,你就知道这个房间的周长、面积、体积这些信息,甚至呢我们知道包围着这个房间、分割这个房间的墙体的粉刷做法、或者是顶棚的粉刷做法,或者是地面的做法,这样一些所有的建筑信息呢都集合在我们这样一个房间的一个概念里边,在机电专业里边呢,空间这个概念呢实际上也是一个三维的一个范围,在这个范围里边呢集合了用于计算我们这些房间里边的机、电的热负荷或者是冷负荷的这些信息。呃另外呢分区呢实际上是说我们把一个或者是几个空间集合在一起,他们呢是有一种它的这种机电系统来控制,我们可以通过分区这个概念呢来计算我们这一套系统它的一些冷、热效应等等。

接下来呢我们给大家演示一下如何使用空间或者是分区。首先呢我们找到一个区域,比方说我们现在呢是在电力的呃一层,这时候呢可以选择这个命令,然后呢把它放置在比方说我现在呢层高是三米六,可能呢扣除顶棚以后呢,我们三米六足够。这时候呢我们可以选中这样一个空间的范围,然后点选它,这是房间空间创建完毕,然后呢。第二个空间。第三个假设呢,我们这儿呢这三个空间呢会组合在一起,定义一个分区。首先呢我们创建完了以后呢,你就发现ok,这个填充啊还有这个大的交叉符号呢现在没有了。

如果我想要把这个符号呢再重新显示出来的时候呢,我可以呢选择微微这个命令,找到空间,然后呢点选这个加号,我们出来这个里边的这些子类别。如果我们想要让那个叉号出现呢,我们选择应用,看到呢这个交叉符号就会出现,我想要把里边的这个填充出现呢,可以看到这个粉色的、这样这样的一个呃嫩绿色的一个填充就会出现,我们呢现在只需要这个符号出现,不需要这个填充。接下来呢你可以看到我们空间的这样一个命名呢,它实际上是。名称呢是空间,然后编号呢是一。这也就是说呢我们现在这个空间的名称呢是按照我们创建这个空间的顺序,然后依次来排列,这个比方说是空间二,这个呢是空间三。这个很多情况下呢,我们是希望空间的名称呢是跟我们建筑的、房间的这个名称相一致。如果是二零一七版或者二零一七版之前,你呢你可以通过这样一种方式,我选中这个空间以后呢,我选择。编辑组,选择这个空间的这个名称以后呢标识以后呢选择编辑组,然后呢我们将这个空间这个名称的标签呢山原有的山。除添加为房间的名称,然后呢将这个空间的这个编号呢删除,添加为这样一个房间的一个编号。使用这种情况,然后我们把它载入到项目里边。你可以看到呢是用这种方式,我们在如果是二零一七或者是二零一七版之前的版本,可以用这种方式呢来修改。当然呢如果我们现在是用二零一八版的时候呢,会有一个更好的一个工具,我们把之前的一个插件呢已经集合到了这个功能块里边,这个插件就叫空间命名,然后我们直接点选这个空间命名的插件,然后呢选项里边将名称和编号呢都选中,另外呢选择适用于现代。的三个空间确定,你可以看到呢这样的我们所有的空间的名称呢就会跟着我们的房间的名称做一致。另外呢,因为我们在选中这个建筑模型之后呢,我们已经进行了这样一个房间边界约束的确认,所以呢我们现在的如如果比方说有这种房间的分割符啊或者这种内墙呀,呃在定义空间的时候呢也会自动的会找到作为一个新的分隔符,使用房间的这种编译器边界条件作为空间的一个分隔符这样一种情况。当然呢我们还可以用另外一种方式来定义空间,比方说呢我们现在选择空间,我们让它自动布置空间,这就会说呢我们把这一层所有的空间自动布置完毕,而不需要呢我们一个个的来创建。

当然呢这时候呢也会有一些问题,呃比方说我们完成空间命名的修改之后呢,可以看到像在这个区域里边呢,实际上这儿原来没有定义房间,所以呢我们也就会没有空间的这种名名称。呃当然呢可能会有一些其他的这种小的区域,像这个区域呢原来也会也是没有定义房间,所以呢这块呢也没有这种空间的呃名称的修改。当然呢你可我们还可以用另外一种方式,在这里边呢添加一个颜色的方案。这种颜色的方案呢,你可以根据不同的这种空间,也可以根据不同的这样的一些呃分区,或者是呢根据不同的房间或者是管道。或者甚至呢可以根据不同的这种管道或者风管来给它填充不一样的颜色,从而呢让我们的整个的这个图形呢比较明比较比较明了一些。不同的分区、不同的构件、不同的类别,你可以根根据不同的这种名称啊或者不同的这些参数啊,给它只自动地赋予不同的颜色。

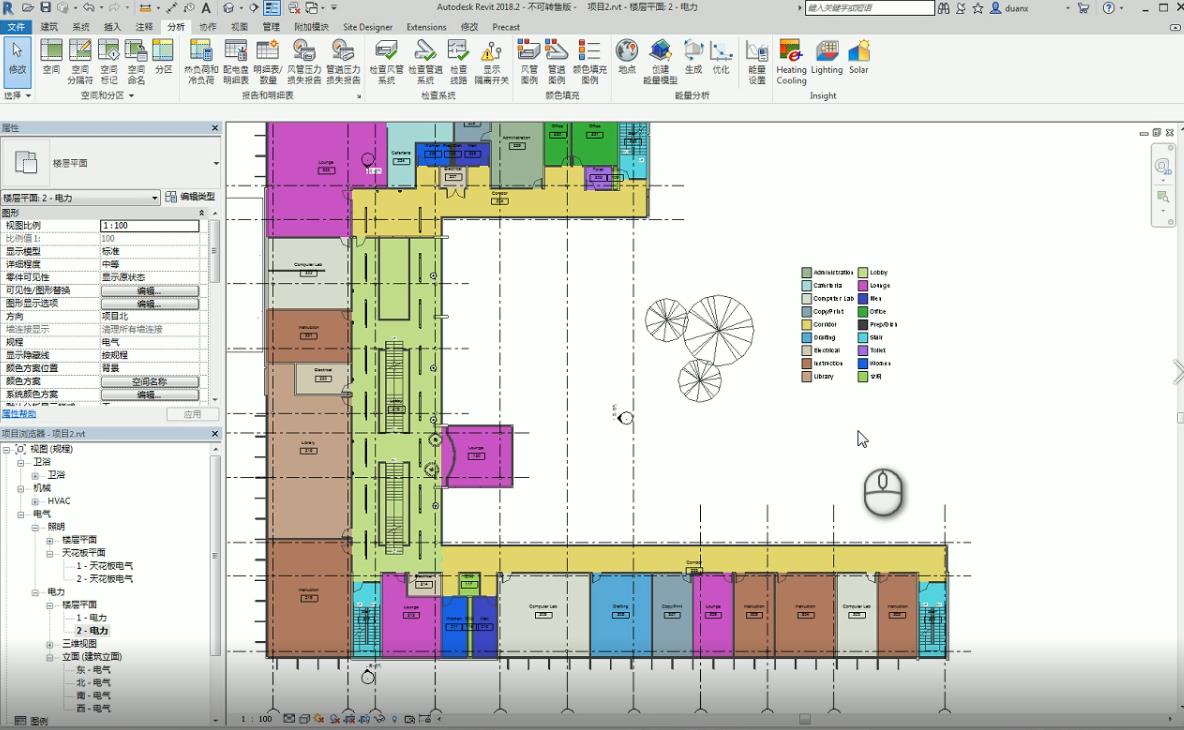

当然呢你也可以呢把这个颜色呢按照自己的需求来修改,现在呢我们创建一个新的呃颜色方案,成为空间名称。然后呢应用这种方案,这时候呢在我们的这个颜色方案里边呢,我们使用这种颜色方案来填充我们的这个图形,可以看到呢这样的时候我们的。底层的呃空间呢就会按照不同的名称呃填充了不同的颜色,相同的这个空间的名称呢它会给给予同样的颜色。所以呢来在使用这种模式呢,我们在做一些宣讲啊、或者是做一些演示的时候呢比较明确。当然呢如果我们在做完了这个以后呢,还可以创建一个图例,这个图例呢可以让我们这告诉我们不同的这个颜色呢、呃空间呢它们的名称是什么样子的,说呢我们也可以把它紧凑一些,放在我们的图形里边。呃另外呢我们可以定义分区,把一个或者是几个空间呢定义一个分区,然后呢我们可以选择添加空间一个。选择完。以后呢我们在这里边可以把这个空间的名称呢给他修改一下。完成。有了这个以后呢,我们就可以进行热负荷或者是冷负荷的计算。

然后呢我们在这里边可以定义不比方说不同的建筑类型,如果是办公室啊、或者是医院呀、或者住宅,在这里边可以定义,然后呢项目的位置啊等等这些信息呢你根据机电的实际情况然后来把它定义完毕。在这里边呢我们还可以看到一些详细的信息,比方说我们在这里边呢可以看到。这种高亮显示或者是呢呃隔离险吃你可以看到呢现在我们是看到幺零五呃教室、幺零零教师、幺零八教室,如果在这里边定义空间里或者是定义分区里边有问题的时候呢,你可以点击这个按钮,它会告诉你有什么问题。在另外呢它底下的时候呢有一些空间的类型啊、或者是电气的负荷啊等等这些信息,当所有的完成以后呢,你可以点击计算。你可以看到呢这个计算完毕了以后呢,就是说冷、热负荷或者冷负荷计算完了以后,你可以看到我们现在的项目的一些信息,呃建筑的一个总总结,然后呢现在是一个类型啊啊比方说一些峰值啊或者是呃。热负荷的一些一些计算,当然呢还有一个分区的一个综合的计算,以及呢我们现在有有这么多的一些空间的一些计算等等,然后每个空间自己的一些计算信息。当然呢这个你关了以后呢,这个信息是在我们的报告里边,你可以呢在这里边找到我们的复合报告,在这里边呢可以调出来这个报告,这就是我们对空间里边、在机电里边呢常用的这个空间或者是分区的一个概念,当然呢跟房间一样,如果呢你是需要创建一个新的分隔符,这时候你可以使用这个空间分隔符的一个呃功能。
