首先我们要在这个视图里边找到卫浴,然后在这里边子类别卫浴我们可以选择在这个二层这个平面里边进行设计。在很多情况下,建筑专业已经创建了这个卫浴的构架,这种情况下我们只需要在它在这里边创建一个连接件,然后就可以创建我们机电专业、水专业的这样一些设备啊、一些一些水管。如果建筑专业没有创建这个卫浴构件,那样的话就更简单,我们直接创建机电专业的这个卫浴构件,并且这种卫浴构件会自己带着这个连接件。现在我们可以看到创建一个剖面。我们可以看到。这个是我们的卫浴的构件。

Revit机电基本知识:7. 水管的创建

但是有一点就是说我们现在创建的这个这个泡面它是放在一个问号底下,为什么我们找到这个泡面以后,你可以看到规程是放在卫浴底下,但是紫硅城现在是没有任何的选项,我们把它也调整到这个卫浴底下。你可以看到现在这个泡面就不是在那个问问号底下,而是在一个在卫浴子是紫龟城底下的一个剖面。这个同样也适用于之前我们在这里边创建的电器的一些方面,比方说这儿是一个电器的嗯证明。另外一个是有关于子规程,可能是带电器底下。电力底下。然后我们在二层平面里边首先要创建这样一个连接件,接下来我们创建这个管接下来我们创建这个管道系统,首先找到位移装置,这时候我们发现这里边实际上以前有一些浴盆啊或者是坐便器,如果我们是建筑专业,没有绘制这些坐便器的时候,我们可以直接输入这些坐便器,但是现在我们只需要输入连接件就可以。找到我们首先要找到那个卫浴、找到机电、找到设装置、找到连接件,然后我们可以选择家用冷水还有卫生设备,把这两个组载入到项目里边。首先我们设置一下输入这个入水的这个接口连接头。放置到正确的方向,然后高度这块儿我们给它设置成比方说是五百,一会儿我们在泡面里边再调整,然后我们再输入一些这种出水。觉得直径马桶的出水的直径二十五有点小,我们给它设置成比方说二十或者是二十五,最多可以写成三十、三十五。

然后立面给它设成三百。可以看到放置完了以后,这些构件都看不着了,因为这时候被墙建筑的墙给挡住了,我们可以给它设置是这种线框。可以看到在这种情况下我们就可以看到这两个链接头。还有同样的跟机电系统一样,我们在这个水系统里边,我们也可以看一些这种管道的设置,比方说这些符号呀、还有这些管道和尺寸。刚才我们冷水我们可能会选中这种pvc管,可以看到我们的尺寸大概是这样子的,如果是这种钢管儿,我们可能会选择这种不锈钢啊或者是这种其他的管子,它这个尺寸大概是这个样子。现在我们到立面里边去看一下,这个高度五三百,还有五百给的这个高度合不合适?可以看到,我们现在五百的这个高度明显不太合适,然后把它移动到。水管的中心对齐。然后这个视图我们也给它调节成这种线框的样式。另外这边三百有点太高了,我们可以给它设置成二百试一下,比二二百比较合适。

接下来我们就把这个两个连接件儿啊首先我们可以看到这儿有些混凝土的这种填充,我们把它关掉在楼板里边。然后我们把这两个连接件复制给其他的卫浴设备。选择这种多重复制。然后我们就可以可以绘制我们的这种水管,首先选择这种。管着我们让他借用。坡度,然后如果需要修改这种偏移的话,我们给它设置成一个偏给它增加一个垂直段,现在我们选择让它出的出来以后拐一个直角弯,然后进入到这儿。接下来我们把这些马桶也跟这个管子连接起来,我们可以选择直接选中它以后跟这个管子连接。说我可以把它设置成这种详细、精细的这种程度,可以看到这种梯形口就自动的创建,当然我们也可以直接选中这个构件以后右键点击它或者是我们选中它以后直接链接。到这个管道上。刚才这个问题出现的时候,我们看一下,其实我们现在这根管子它属于是属于同这个,然后管段尺寸你可以看到在这里边我们找到这个,这时候我们看一下现在的管道尺寸,实际上是没有这种三十这个管段直径的,我们可以给它添加一个这样一个直径。确定确定应用确定。然后我们继续选择这个构件儿,然后选中链接。然后选择到需要连接的这种主管上,这时候你可以看到现在就可以直接创建这个构件了,否则的话可以看到我们原来的时候他创建的是一个三十直径的管儿,是原来是没有的,所以这儿是用两种方式我们都可以。接下来我们选中创建这个冷水管,这时候我们可以选中让它创建一个有倾斜角度的一个冷水管,选中这个管子以后,我们可以选中五十,可能让它出来一定宽度以后。

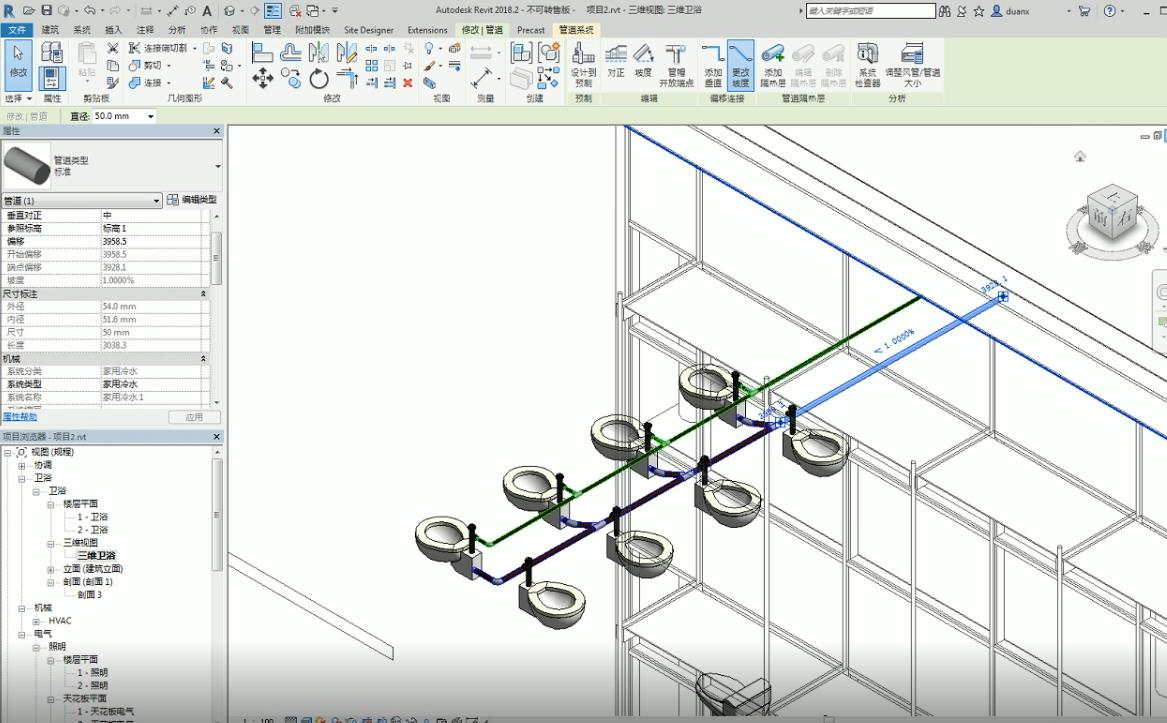

选中这个管子五十,然后我们可以让它设置一个下坡,这个坡度实际上是也是在。从里边创建好的,然后出来以后设置一个直角弯儿,然后我们为其他的这种卫浴设施也加上这样一个。可以先出来一点长度,然后可以让因为现在这个高度我们不知道,所以我们是希望让他更改这个坡度,可以找到这个直角弯,找到这个主管。这里边也创建一项。最终的这个做一遍。然后我们可以转到三维视图里边看一下。你看到这个管子是有一个直管,然后还有一个血管,这个血管的坡度我们如果是点击这个管子,你可以看到这样一个坡度。同样的,我们也可以定义系统。选中一个连接头,然后点击tab键。三次可以看到,然后选择,这时候所有的这个线上的这个管子都被选中,然后我们点击这个管道系统,在这里边卫浴设备我们给它一个直径三十。另外同样的方法,我们把鼠标放在这个冷水管上,点击tab键三次,这时候可以把这所这个系统选中,然后定义一个管道系统,冷水管可见五十。然后这个系统就定义完毕。如果我们需要看这个系统的话,还是同同样到我们的视图里边去,在这个用户界面里边打开系统浏览器,你看到现在我们在管道这个下边有一个又一有这样一个系统,还有有另外一个系统。
