接下来我们给大家演示一下如何创建机械设备配置的管件以及管件的附件。首先我们要转到这个机械楼层平面HVAC楼层平面、机械平面里边,然后我们可以清理一下这个平面,找到楼层、楼板替换。然后我们可以点击这个机械设备。选择载入镯。找到机械。所以。在Revit机电里边,找到合适的足还是非常重要。当然创建正确的足也是非常重要。

Revit机电基本知识:9. 机械设备的布置

我们找到这个族以后,选择合适的族类别,放置在吊杆地面上,然后点击这个空格键,旋转它的方向,放置一个。然后我们再在旁边的位置再给它放置一个。这时候我们可以创建一个剖面,来观察一下放置的这个构件位置,是不是对。可以看到这个位置是正确的,放置在构件儿是放置在地面上。接下来。我们就可以为这些构件儿创建一些管件,然后点击构建,这里边有一些接头,我们可以直接右键点击这个接头创建管道。

当然我们也可以直接点击这儿这个符号,然后它会自动地帮我们选择管件,我们可以选择不同的这种管件类别,如果没有的话,我们可以通过这种选载入这种直径我们也可以调整。当然刚出来的时候,它有一个管子的离地面的高度,我们都按照当前的这样设置,拐一个直角弯儿以后,我们让他到这个顶棚里边、到走廊里边。这时候你可以看到这个管道的弯段,还有这个。高度变化的段儿,它会自动创建一些符号,如果发现这个符号比方说太大了,对我来说影响的我的这个项目的关也是显示效果,我可以在这个系统设置里边。找到管道设置者,然后这儿有一个管道升降柱式尺寸,我们在这里边想要改成两毫米。

当然在这里边还有一种要解释一下,就是说在这里边如果我选择不同单位的输入的话,它会自动会改成两毫米,比方说我选择零点零零二米,然后你可以看到它会自动地变成两毫米,所以它有这里边有这个计算的功能,我们点击确定。大家注意看一下这个符号,你看到这个符号明显比原来变小了。当然。如果我觉得还是它太大,我们可以把它继续变小,我们现在就是用这个符号,接下来我们选择另外一个出口,然后出来一段,然后高度变化。这时候我们可以在两个设备之间创建一个管道,可以看到默认的是二十五毫米,偏移是五百三十,我们可以把这个数稍微调得高一些,然后避免和设备碰撞,选择另外一个设备的接头,你可以看到它会自动找到这个接头。来重新做一下这个。选中这个这个高度一米二应该是够的。刚才可能这个尺寸没有输入,然后我们再到剖面里边去看一下。

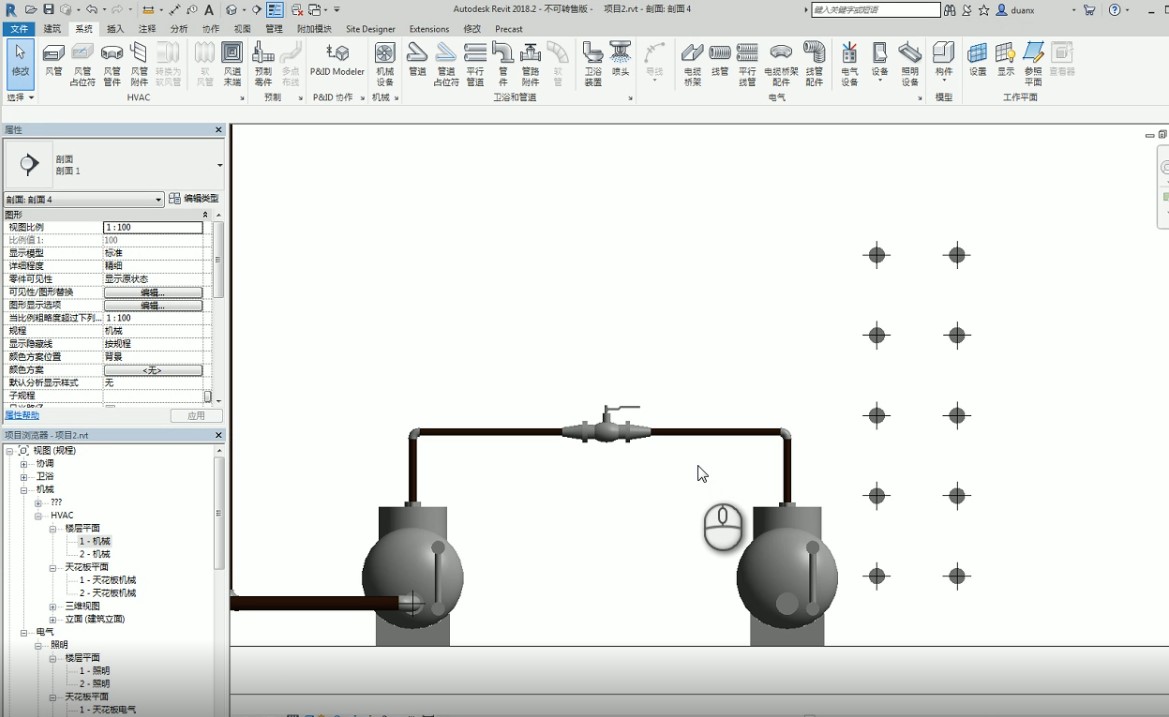

把这个视图深度变短一些,不要看到门,否则的话这个门影响我们的视觉效果。可以看到一米二太高了,然后我们想要把这个地方可以变矮一些,比方说变成八百。这个高度比较合适一些,另外我们可以在这里边加一些。找到关管路附件,然后载入族。找到管道、阀门,找到我们需要的这个球阀,打开打入到项目里边,然后我们就可以把它放置在管子上。这时候我们再在剖面图里边看一下。然后把视图深度调成精细、真实,你可以这个阀门也创建完毕。另外我们也可以为这个房间创建一个三维视图,这时候我们可以选中三维视图,在这里边创建。一个新的三维视图,我们首先把这个剖面剖面四我们给它改成修改名称。然后把它的子规程给它修改成h、v、a、c,这时候他就会到这个归到这个项目浏览器的机械HVAC底下。接下来我们创建一个新的三维视图,然后在这个新的三维视图里边,我们右键点击这个巨型块儿。这时候定向到师徒剖面,然后我们选择这个。机械设备剖面。这时候我们按着鼠按着shift键、按着鼠标中间的滚轮,然后旋转一下,这时候你可以看到我们就会为这个房间创建一个三维的视图。
