Revit绘制仿古建筑屋面

之前有朋友和我交流古建筑屋面瓦片绘制的问题,由于仿古建筑屋面瓦片存在搭接关系,所以如果直接用Revit屋面功能绘制是比较麻烦的,所以我们可以换一种思路来绘制,这里我用幕墙系统来制作,用幕墙嵌板做不同的瓦片,先来看下效果:

Revit绘制仿古建筑屋面

上面这个效果虽然长得像一点古建筑的瓦片了,但是很多细节还是没有做到,但是用这种方法继续做是没有问题的,我在这里只是试验,下面我们看操作过程:

一、创建屋面形状体量

绘制如下图的轮廓,我这里是随便画了,大家可以根据自己的实际尺寸绘制。

Revit绘制仿古建筑屋面

然后用轮廓生成体量实体,调整好尺寸。

Revit绘制仿古建筑屋面

二、创建幕墙系统

选择【建筑】-【幕墙系统中】

Revit绘制仿古建筑屋面

选择我们做好的面来创建幕墙系统,选择【选择多个】选中后点击【创建系统】

Revit绘制仿古建筑屋面

选择好之后我们就可以看到下面这样的了

Revit绘制仿古建筑屋面

他默认是玻璃幕墙,我们可以复尺出来一个类型 【属性】-【编辑类型】复尺一个出来

Revit绘制仿古建筑屋面
Revit绘制仿古建筑屋面

通过调整网格中的距离来调整成自己想要的风格,这个风格会影响到后面瓦片的分布,据我了解,片瓦和筒瓦是长度不一样的,所以我们需要把分格调整成不一样的,横纵都可以调整,我这里为了掩饰就不再调整了,通过调成网格间距尺寸大小我们可以看到调整完之后的效果。

Revit绘制仿古建筑屋面
Revit绘制仿古建筑屋面

三、瓦片族的绘制

我们要通过<公制幕墙嵌板>的族样板来制作一个瓦片的族,瓦片我在这里也是简单的做了外形,没有给更多的参数。

Revit绘制仿古建筑屋面

由于讲起来比较麻烦,我就把各个方向的截图给大家展示一下

Revit绘制仿古建筑屋面
参照平面
Revit绘制仿古建筑屋面
内部
Revit绘制仿古建筑屋面
Revit绘制仿古建筑屋面

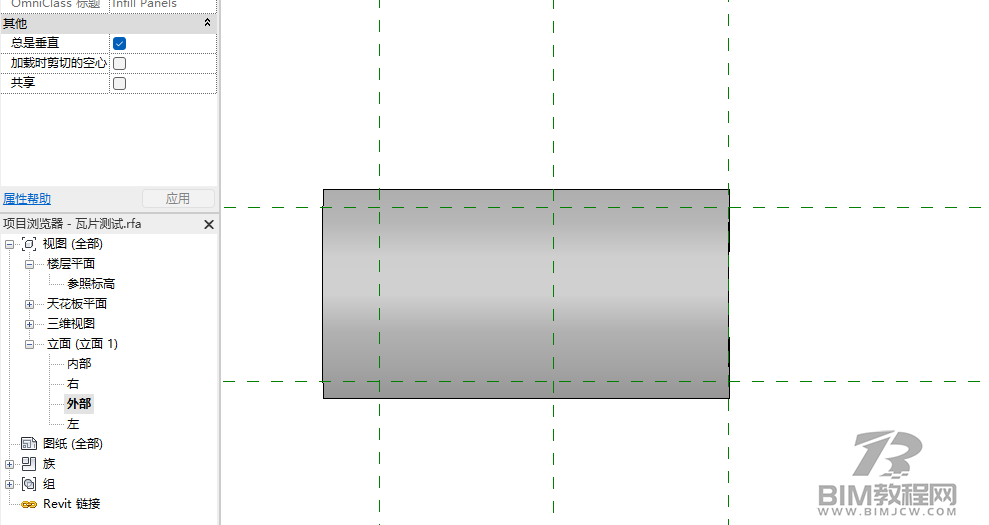

外部
Revit绘制仿古建筑屋面

然后我们把绘制好的这个族替换原来的嵌板看下效果

Revit绘制仿古建筑屋面

再用同样的方法做筒瓦

Revit绘制仿古建筑屋面

然后就是替换了,当然再古建筑中比这个要复杂太多,滴水这些都是可以通过替换族来实现的,本文章希望对大家有帮助。
