Revit中怎样为曲面异形墙体开洞口(revit如何在墙上开圆形洞)

在建模过程中，经常会画出一些预留孔。这种孔有时是不规则的形状。对于普通的平墙，可以直接使用修改选项卡。编辑配置文件命令完成。如果是弧形墙，不规则的洞怎么画？让我们一起学习。

01

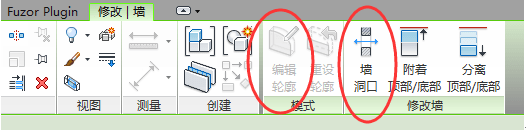

在新项目中画一个半圆形的弧形墙，画出来的就是完成选择墙壁后，可以看到编辑轮廓不是可选的，但是可以使用墙壁打开命令，并且使用该命令可以绘制一个规则的四边形孔，如图所示。

02

让我们学习如何绘制非矩形孔，并借助内置模型中的常规模型拉伸一个空心模型，如如图所示。

03

绘制参考平面后，拾取工作平面，在工作平面上绘制符合要求的孔形，然后手动拉伸或设置拉伸的起点和终点，使拉伸的空心模型与墙，如图所示。

04

挤压完成后一定要使用cut命令将空心模型切割到墙上。

05

镂空模型切割完成后，点击完成模型，最终效果如图所示。

意义：在建模过程中，可以将常规组件无法完成的项目与家庭组成部分。尤其是与就地家庭一起使用时，它更容易、更实用，例如在地板上创建排水沟。
