关于Revit中在族中设置视图范围(revit视图范围面板在哪点出来)

在制作族的过程中,图元在立面视图中通常是不可见的,但在3D中有图元。这时候需要检查视图中是否选择了对应的条件。.还要注意视野范围的范围。所以这里是如何设置家庭中的视图范围。

01

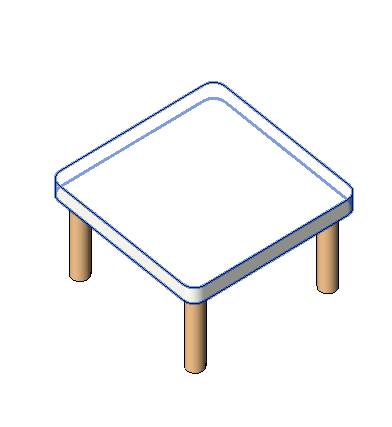

以3D形式显示一张桌子和四条腿,但在平面图中只有一条显示了平面,并且没有显示桌腿,如图所示。

关于Revit中在族中设置视图范围(revit视图范围面板在哪点出来)

关于Revit中在族中设置视图范围(revit视图范围面板在哪点出来)1

02

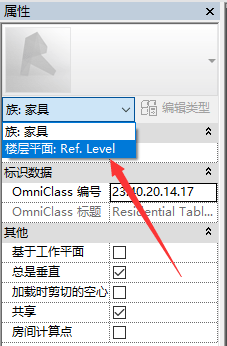

选择属性栏,family:家具向下,选择平面图,这样就可以看到属性栏下的视图范围了。

关于Revit中在族中设置视图范围(revit视图范围面板在哪点出来)2

03

选择是范围并单击编辑。如图所示,输入适当的高程范围值。

关于Revit中在族中设置视图范围(revit视图范围面板在哪点出来)3

04

这样就完成了在平面图中显示桌腿的表达效果,如图。

关于Revit中在族中设置视图范围(revit视图范围面板在哪点出来)4

意思:项目中的平面图有视野范围,平面视图中的家庭也有一个视图范围。通过合理调整视图范围,方便在创建族构件的过程中进行观察。
