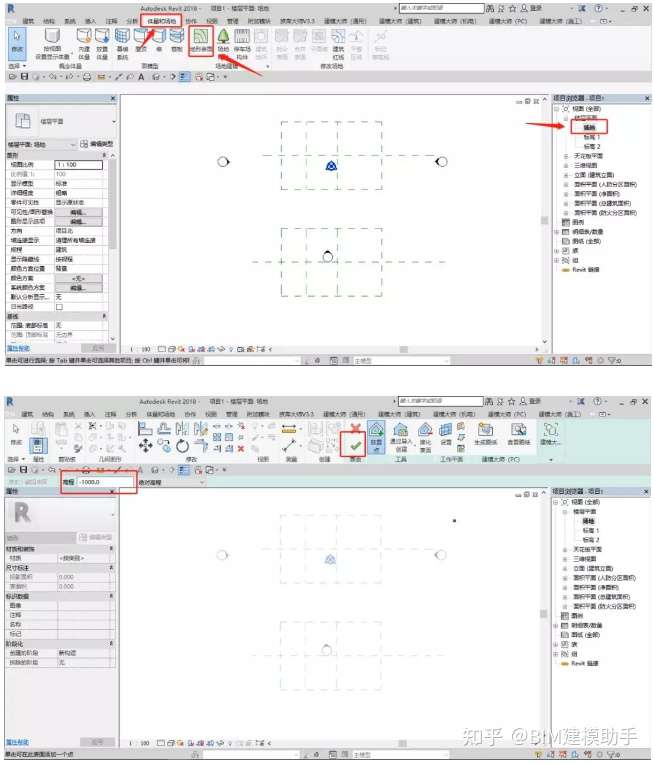

　　1、首先双击进入场地平面，然后点击体量与场地选项卡下地形表面命令，进行地形的创建，高程由高程点控制，具体数值在选项栏里输入。创建完成之后点击完成。

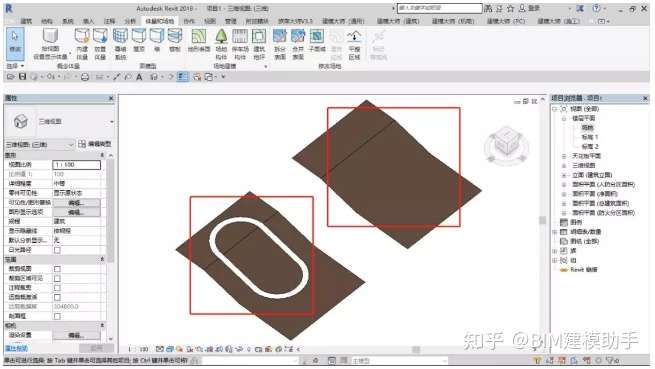

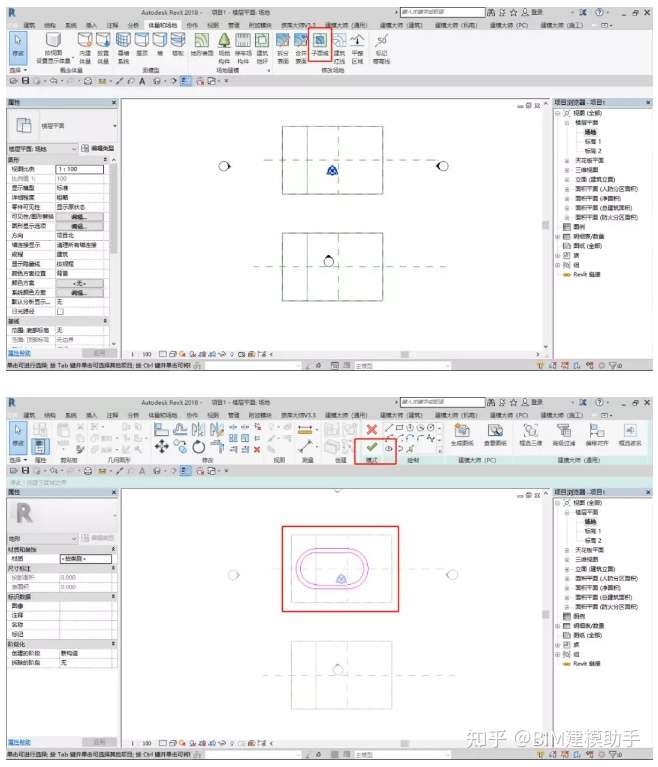

　　2、点击体量与地形选项卡里的子面域命令，然后绘制出道路的形状。点击完成。

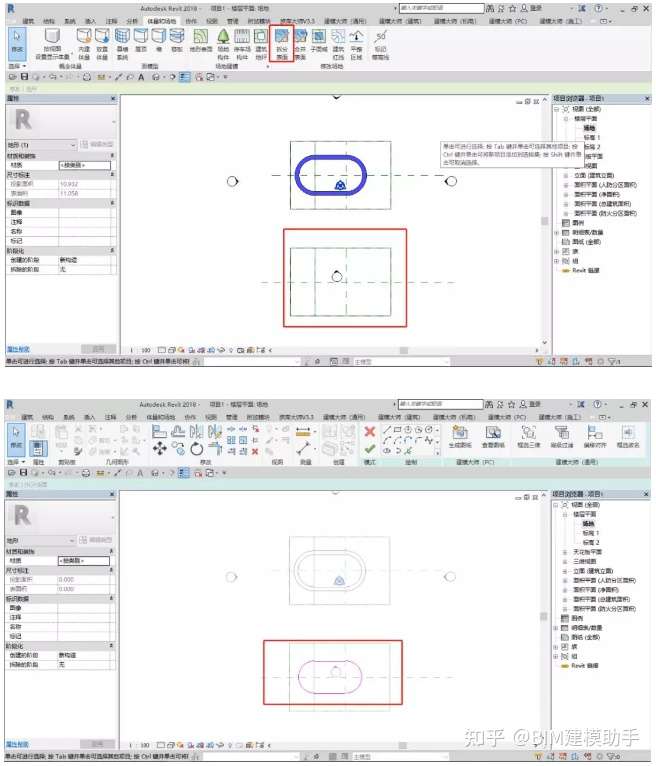

　　3、先点击体量与场地选项卡里的拆分表面命令，然后点击第二块场地，进入拆分表面编辑界面，绘制出形状。注意这里是第一点不同，拆分表面命令编辑模式下，轮廓只能是一条封闭的线。而子面域可以有多条轮廓线。

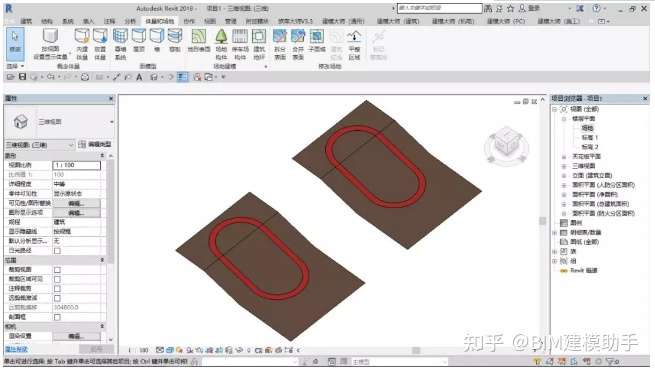

　　创建完成，修改一下道路材质之后的样子：

　　4、然后将创建的道路删除，这是第二点不同，子面域创建成的道路删除之后原地形是完整的，而拆分表面创建的道路删除之后原地形就是缺少了道路那一块地形。说明拆分表面是在将原地形拆分为两个表面，可以单独编辑，而子面域创建的道路属于原地形，没有单独创建出一块新地形。
