revit怎么添加族(revit中族的参数表格怎么用)

创作过程

1.选择适当的族模板。

2、定义原点并确保模板参考平面已锁定。

3、布局有助于为组件几何图形绘制参考平面。

4、添加尺寸以指定参数化组件几何图形或二维表示。

5、标记尺寸以创建类型/实例参数或二维表示。

6、通过指定不同的参数来定义族类型的变化。

7、调整框架。

8、在实体或空心中添加单级几何并将几何约束到参考平面。

9、调整新模型(类型和主体)以确认组件行为正确。 Revit,Revit技巧

1、绘制两个参考平面

Revit,Revit技巧

2、点击族类型,添加参数

Revit,Revit技巧

3、添加类型并为该类型赋值

Revit,Revit技巧

4、创建一个拉伸截面,完成后可以三个维度查看

Revit,Revit技巧

5、创建一条路线,将拉伸曲线锁定到参考平面,使其可以由参数驱动

Revit,Revit技巧

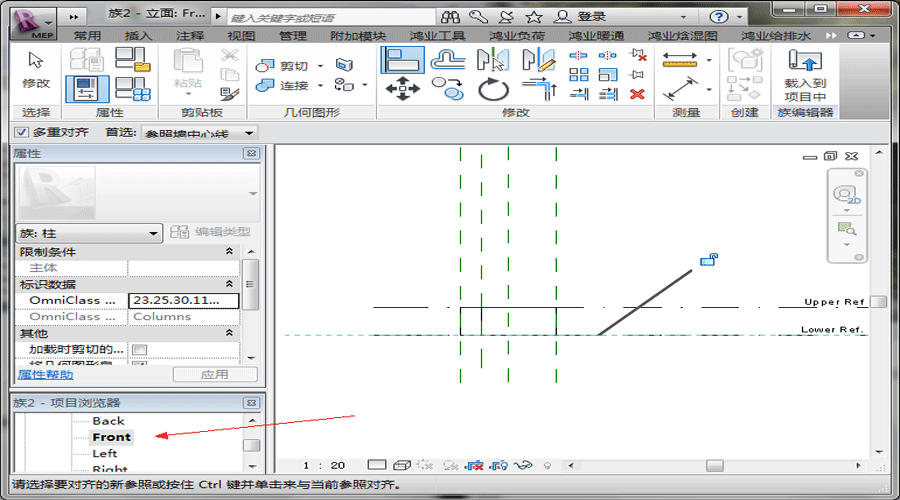

6、切换到前视图 Front Align 并同时锁定顶部和底部表面

Revit,Revit技巧

7、要创建尺寸,请在两个参考平面之间创建尺寸

Revit,Revit技巧

8、参数绑定
