revit墙身详图怎么画(revit的墙体的绘制步骤)

一、关于墙身详图的规定

《建筑工程设计文件编制深度规定》(简称《深度规定》)

4.3.7 详图
1 内外墙、屋面等节点,绘出不同构造层次,表达节能设计内容,标注各材料名称及具体技术要求,注明细部和厚度尺寸等。

《民用建筑工程建筑施工图设计深度图样》(简称《建施图样》)

4.4 详图【补充说明】
4.4.2 墙身详图。
多以1:20绘制完整的墙身详图(简单工程可在剖面图上用方或圆形框线引出,就近绘制节点详图)。墙身详图一般应表达墙身基础、勒脚墙、门窗口立樘及洞口构造、楼板、阳台、女儿墙、挑檐屋面等构造,并表示建筑节能要求。

《房屋建筑制图统一标准》(简称《制图标准》)

7.1 剖切符号
6 索引剖视详图时,应在被剖切的部位绘制剖切线位置线,并以引出线引出索引符号,引出线所在的一侧应为剖视方向。索引符号的编号应符合本标准第7.2.1条的规定(图7.1.4-3)

revit墙身详图怎么画(revit的墙体的绘制步骤)
图7.1.4-3 用于索引剖视详图的索引符号

二、创建视图类型

在Revit中,一般使用“剖面”创建墙身详图,但因其剖切符号与主剖面的不同,所以在创建墙身详图前,需创建新的视图类型,并为其指定合适的剖切符号以符合《制图标准》相关规定。

注:
1)有关剖面视图的解析,详见《Revit出图通用步骤1_创建视图》中“剖面视图”部分。
2)对于《深度规定》中提及的“简单工程可在剖面图上用方或圆形框线引出,就近绘制节点详图”,可直接在主剖面图中使用“详图视图”工具创建视图,在主剖面图中将显示详图索引框。

创建的视图类型如下图所示。

revit墙身详图怎么画(revit的墙体的绘制步骤)1
创建剖面详图视图类型

依据《制图标准》,为各视图类型指定合适的剖切符号(即“剖面标记”)。

  • 其标记可适应各种剖切角度和剖视方向,如下图所示。
revit墙身详图怎么画(revit的墙体的绘制步骤)2
绿色引出线的为“剖面_左标记”类型,蓝色引出线的为“剖面_右标记”类型
  • 剖面方向与“引出线”的方向保持一致,如下图所示。
  • 将视图添加到图纸中后,其索引符号将自动更新其编号,如下图所示。
revit墙身详图怎么画(revit的墙体的绘制步骤)3

下面以“剖面_右标记”类型为例进行详细说明。

1)在“剖面_右标记”类型属性中,为“剖面标记”参数值指定合适的类型(“PRD_剖面_右标记”),如下图所示。

revit墙身详图怎么画(revit的墙体的绘制步骤)4
“剖面_右标记”类型属性

2)在“PRD_剖面_右标记”的类型属性中,分别为“剖面标头”、“剖面线末端”参数值指定合适的剖面标头族,如下图所示。

revit墙身详图怎么画(revit的墙体的绘制步骤)5
“PRD_剖面_右标记”类型属性

3)上述相关“剖面标头”族的建族要点如下。

族:剖面标头_详图_索引符号

【操作步骤】创建“剖面标头_详图_索引符号”族(以右为例,左与右为镜像关系):

选用族样板“公制剖面标头.rft”新建族 > 选择“剖面标头”子类别绘制相关线如下图所示 > 选择合适的类型(控制标签文字的字体、大小等)创建标签如下图所示。

revit墙身详图怎么画(revit的墙体的绘制步骤)6

提示:上图中添加的各标签,所选参数字段如下图所示。

revit墙身详图怎么画(revit的墙体的绘制步骤)7
标签参数字段

族:剖面标头_详图_引出线

【操作步骤】选用族样板“公制剖面标头.rft”新建族 > 选择合适的类型创建“填充区域”如下图所示。

revit墙身详图怎么画(revit的墙体的绘制步骤)8

提示:
1)可为该“填充区域”设置长度参数,以便在项目中需要对剖切符号引出线设置不同的长度。
2)区域边界选择<不可见线>。


三、创建墙身详图

在平面视图中,点击“视图”选项卡中的“剖面”工具,选择合适的视图类型(如下图所示)创建剖面详图,并对其重命名。

revit墙身详图怎么画(revit的墙体的绘制步骤)1
选择合适的视图类型

注:
1)绘制剖面时注意首尾顺序。一般以引出线一端为首,以索引符号一端为尾。

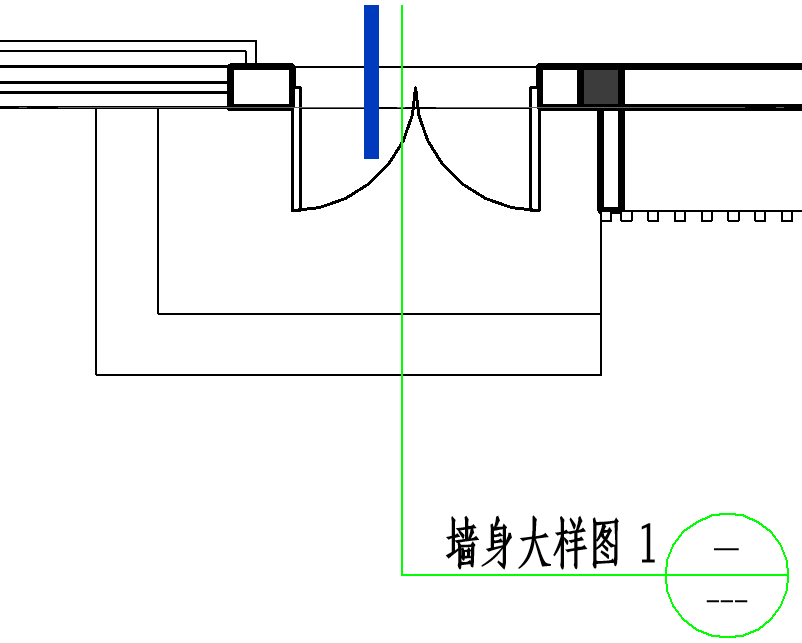

在平面图中,调整剖切符号的位置,如下图所示。

revit墙身详图怎么画(revit的墙体的绘制步骤)9

四、调整视图属性

转至创建后的剖面详图视图,默认开启“裁剪区域”和“注释裁剪”,此时通过拖动“裁剪区域”四边控制点,调整视图的广度,同时初步调整基准图元的范围。

调整视图属性,如下图所示。

revit墙身详图怎么画(revit的墙体的绘制步骤)10

注:因是主要讲解Revit绘图方法,且为保证截图效果,在此将墙身详图的比例设为1:50。

五、控制图元显示

参见《Revit出图教程_建筑剖面图》。

六、补充二维详图内容

依据《深度规定》:内外墙、屋面等节点,绘出不同构造层次,表达节能设计内容。

加折断线

创建并使用详图项目族“折断遮罩_直线1边”绘制折断线(含一侧遮罩)。

revit墙身详图怎么画(revit的墙体的绘制步骤)11
详图项目族:折断遮罩_直线1边

夯实土壤

使用“重复详图构件”工具绘制夯实土壤。

revit墙身详图怎么画(revit的墙体的绘制步骤)12

面层线

使用“详图线”工具绘制面层线。

revit墙身详图怎么画(revit的墙体的绘制步骤)13

注:
1)绘制面层线时,可为其指定特定的线样式,方便在导出dwg时区分图层。关于新增“线样式”详见“《Revit基础自定义》>三、线样式”。
2)绘制详图线时,可在选项栏中设置“偏移”距离。当捕捉结构边线绘制时,线将自动按设置距离进行偏移,如下图所示。

revit墙身详图怎么画(revit的墙体的绘制步骤)14

坡度箭头

使用详图项目族“箭头”绘制坡度。

revit墙身详图怎么画(revit的墙体的绘制步骤)15
女儿墙顶部坡度
revit墙身详图怎么画(revit的墙体的绘制步骤)16
飘板顶面坡度

七、添加注释

依据《深度规定》:标注各材料名称及具体技术要求,注明细部和厚度尺寸等。

引出标注

使用常规注释族“引出标注”进行标注。

revit墙身详图怎么画(revit的墙体的绘制步骤)17
标注材料名称

尺寸标注

revit墙身详图怎么画(revit的墙体的绘制步骤)18
尺寸标注

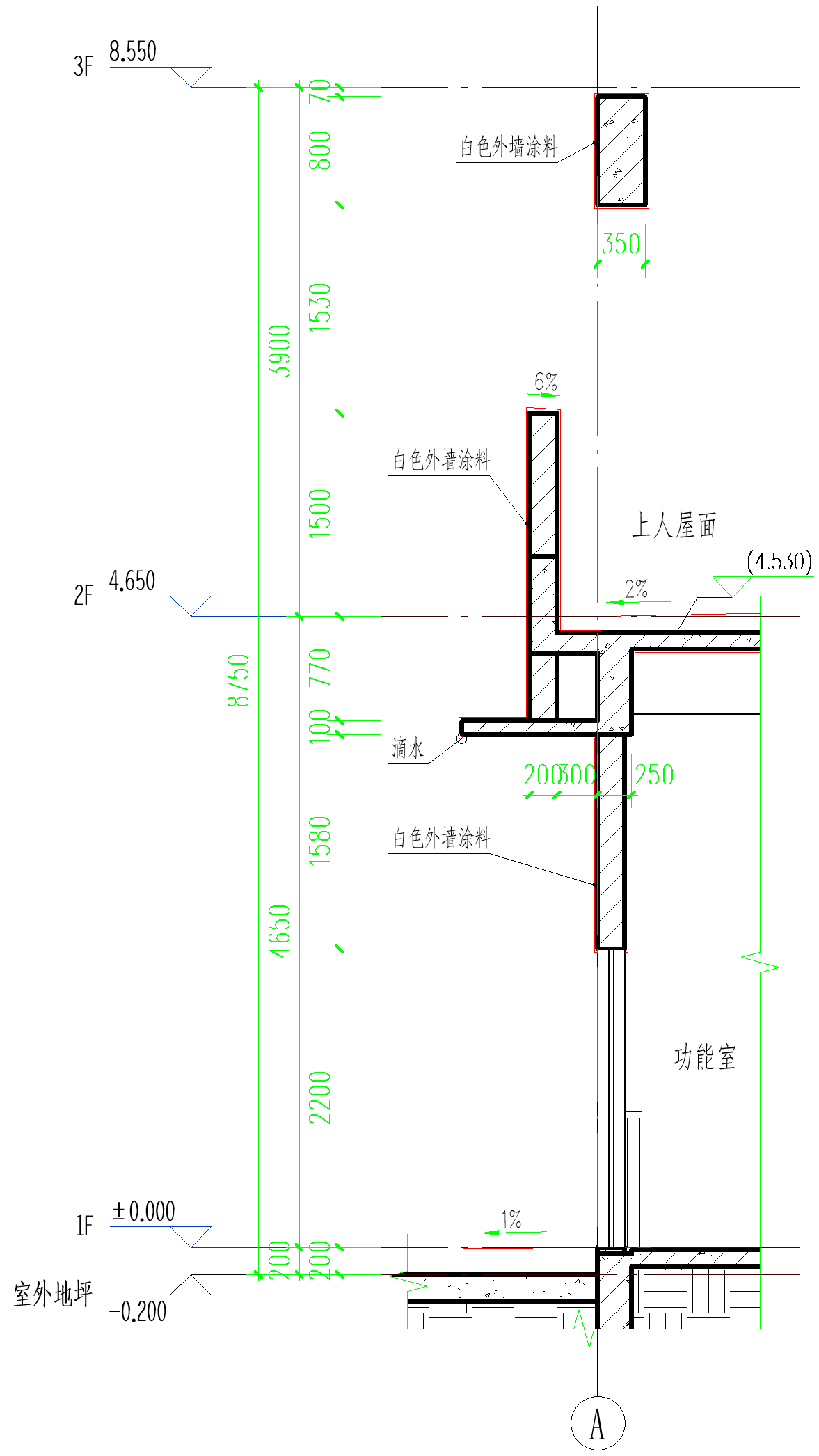

八、图纸布局

revit墙身详图怎么画(revit的墙体的绘制步骤)19
图纸布局
