“族类型”工具允许您为族创建多个类型(维度)。为此,必须标注尺寸,并且创建多种类型需要修改参数值。

01

1、打开Revit软件,点击“公制通用模型”模板文件,如图。

revit创建台阶族怎么导入(revit内建的常规模型怎么修改)

02

2、通过“创建”选项卡的“拉伸”工具创建一个YBd预装式变电站族,并添加相应的参数,族名为“YBd预装式变电站外形和布局”,如图。

revit创建台阶族怎么导入(revit内建的常规模型怎么修改)1

revit创建台阶族怎么导入(revit内建的常规模型怎么修改)2

revit创建台阶族怎么导入(revit内建的常规模型怎么修改)3

revit创建台阶族怎么导入(revit内建的常规模型怎么修改)4

03

p>

3、点击“Create”选项卡的“Properties”面板选择“Family Types”,根据需要在同一个模型文件中创建4个种族类型,打开“Family Types”对话框新建一个类型,类型名称( Y)为:YBd预制变电站外形1、如图所示。

revit创建台阶族怎么导入(revit内建的常规模型怎么修改)5

04

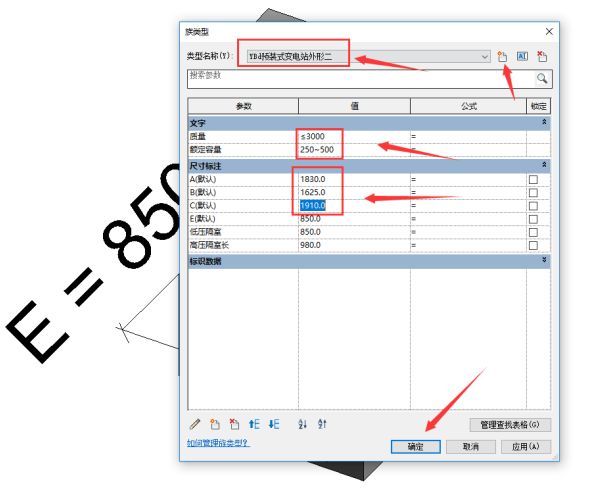

4、在“族类型”对话框中,为“YBd 预制变电站外形 1”类型名称输入相名称。对应的额定容量和质量如图所示。

revit创建台阶族怎么导入(revit内建的常规模型怎么修改)6

05

5、重复步骤2和3依次创建其他种族类型,类型名称命名为“YBd预制变电站”形2”、“YBd预制变电站形3”、“YBd预制变电站形4”等,如图所示。

revit创建台阶族怎么导入(revit内建的常规模型怎么修改)7

revit创建台阶族怎么导入(revit内建的常规模型怎么修改)8

意义:通过研究上面的文章,可以在Revit的同一个模型文件中创建多个种族类型,每个族类型都有一组属性(参数),其中包括标注尺寸及其值,并且可以还为族的标准参数添加参数值(如材料、型号、质量、及其制造商等)。
