revit怎样绘制条形基础(revit结构建模步骤)

在 Revit 中有多种形成线条的方法,例如墙饰条、地板边缘、屋顶排水沟或内置阁楼。但是,为了计算出线路规格信息、品牌价格,并能够区分房间信息、安装阶段等方面,上述方法各有优缺点。例如,墙造型、地板边缘和排水沟必须连接到实体模型,例如墙壁、地板和屋顶。内置的等高线放样建模操作简单,但很难准确统计进度。

使用系统的基于线性的族模板制作线模型模板应该是一个不错的解决方案。

revit怎样绘制条形基础(revit结构建模步骤) revit怎样绘制条形基础(revit结构建模步骤)1

解决方法:

1.基于线性族,项目中的交叉、中断等操作非常方便,使用方便 。

其次,通过使用嵌入的轮廓族形成不同的族类型,可以实现不同线形的快速调整和变换。

3. 交角问题可以通过端点的延伸或剪切来解决。需要注意的是,参数设置不当可能会导致以下情况,即交角不严谨。

revit怎样绘制条形基础(revit结构建模步骤)2revit怎样绘制条形基础(revit结构建模步骤)3

内外角相交时还要注意线形轮廓与路径的内外关系。

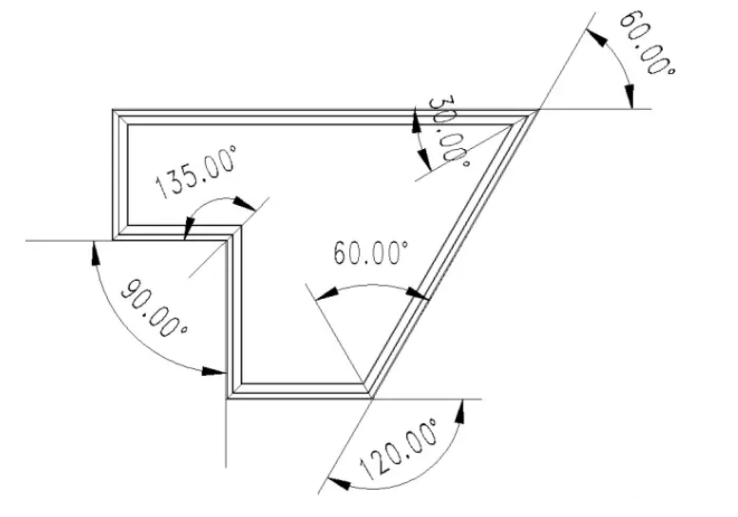

四、相交角度设置。在16版本及之前的版本中,路径角度与直线倒角角度的关联计算离不开插件的帮助(17版本可能会有突破,请参考之前微文的描述)。所以目前纯revit需要手动设置交点处的线端角度,如图:

revit怎样绘制条形基础(revit结构建模步骤)4revit怎样绘制条形基础(revit结构建模步骤)5

总结:这种方法可以使准确使用0错误统计,(施工现场线倒角加工长度不算短)。和墙一样,要按顺时针方向绘制(revit线性模型的放置方向不说,否则线条会朝里。)
