雄安新区安置房采用“跳仓法”施工

”BIM教程网公众号”

 近日,雄安新区重要民生工程:中建二局承建的雄安新区雄东片区A单元安置房及配套设施施工总承包项目二标段(雄东安置房项目)冲出正负零,正式进入主体结构施工新阶段!除了上百塔吊照亮夜空的大场面之外,该项目备受关注的地方还在于:全世界最大安置房工程“跳仓法”施工!

    该项目是目前世界体量最大的超长超宽混凝土结构,马上面临冬施阶段,在施工过程中如何“抗”住混凝土材料发生的温度应力及收缩拉力,对于建设者来说是一个极大的挑战。特别是在416天超短工期、超高住宅品质等要求的雄安安置房项目中,仅靠传统混凝土浇筑中“抗”的办法是绝对行不通的,这一度让华北公司项目经理蒋伟犯了难。

雄安新区安置房采用“跳仓法”施工插图

    瞄准“痛点”,精准发力。蒋伟带领项目技术攻坚小组多次探讨后,决定以“抗放兼施”“先放后抗”“以抗为主”的思路,充分利用混凝土在5到10天期间性能尚未稳定和没有彻底凝固前,容易将内应力释放出来的“抗与放”特性原理,大胆采用“跳仓法”来施工,即像下跳棋一样,把整体结构按施工缝分段,跳一段浇一段,相邻两段用间隔不少于7天的时间填浇成整体,分块规划、隔块施工、分层浇筑、整体成型。

雄安新区安置房采用“跳仓法”施工插图1

    “我们通过在混凝土上‘下跳棋’的方式,有效避免了混凝土施工初期激烈温差及干缩作用,而且无需留后浇带。”蒋伟在接受中央电视台记者采访时颇为自豪地说,“‘跳仓法’不仅有效控制了混凝土裂缝,还加快了施工进度,可以缩短相对工期50天,绝对工期20天。”

雄安新区安置房采用“跳仓法”施工插图2

    延伸学习

    ▼

    什么是“跳仓法”?

雄安新区安置房采用“跳仓法”施工插图3

    “跳仓法”施工现场示例

    “跳仓法”即超长大体积混凝土结构跳仓法施工技术:

    是指在大体积混凝土结构施工中,在早期温度收缩应力较大的阶段,将超长的混凝土块体分为若干小块体间隔施工,经过短期的应力释放,在后期收缩应力较小的阶段再将若干小块体连成整体,依靠混凝土抗拉强度抵抗下一阶段的温度收缩应力的施工方法。

雄安新区安置房采用“跳仓法”施工插图4

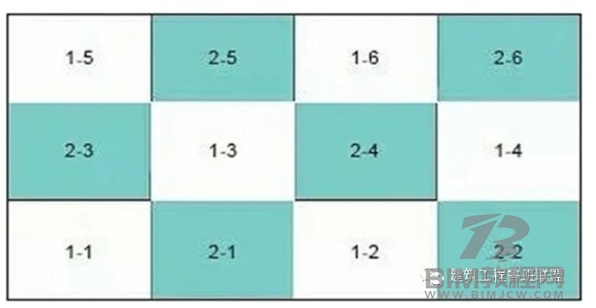

    “跳仓法”施工顺序示例

    “跳仓法”施工工艺简单,以上图示例为例:

    根据基础筏板面积大小沿长度和宽度方向各分为不大于40m的区格,沿各自方向分别编号。具体施工顺序是:先浇筑第一批即1-1~1-6,相隔不小于7d后再浇筑第二批即2-1~2-6。

    “跳仓法”充分利用了混凝土在5到10天期间性能尚未稳定和没有彻底凝固前容易将内应力释放出来的“抗与放”特性原理,按照“分块规划、隔块施工、分层浇筑、整体成型”的原则施工,其模式和跳棋一样,即隔一段浇一段。相邻两段间隔时间不少于7天,以避免混凝土施工初期部分激烈温差及干燥作用,这样就不用留后浇带了。

    “跳仓法”施工与传统的“后浇带”施工工艺对比优势显著:

    1)简化施工工序、可加快施工进度。

    2)减少施工缝、有利于控制裂缝提升工程质量。

    3)节约材料、绿色环保。

    “跳仓法”施工需注意以下几个问题:

    1)由于基础底板属于大体积混凝土,其混凝土设计强度等级宜为C25~C40,可采用60d或90d龄期的强度指标作为其混凝土设计强度。

    2)地下室外墙也可采用跳仓施工法,其区格长度不宜大于40m,也可沿外墙30~40m设一条800mm施工后浇带,带的两侧采用钢筋网或钢板网,后浇带可在顶板浇筑混凝土时同步浇筑,且不少于7d。

    3)地下室顶板及地上楼板也可采用跳仓施工法,平面的纵向和横向分为各不宜大于40m的区格,沿各自方向编号,各层及基础底板(包括墙体)不必在同跨内,可各自分区格(即其施工缝不必上下对齐)。

    4)采用跳仓施工法时,必须严格遵守、满足有关的规范要求。

    5)楼板也可以采用跳仓施工法,与基础底板施工方法相同,出于楼板厚度较薄的考虑,浇筑间隔时间可相应缩短一些,其实过去分段流水作业中已有这方面的经验。
