revit三维视图不显示颜色(revit怎么填充颜色)

在Revit中,默认情况下,当前视图中的部分颜色填充图例可以显示在当前视图中,但不能显示所有颜色填充图例。其实Revit也不是不可能实现的,可以通过修改参数来实现。

01

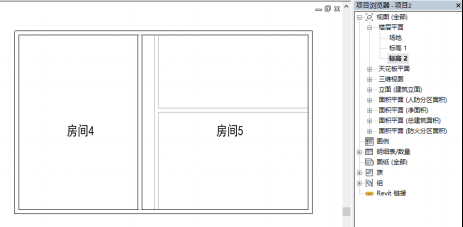

1、打开Revit,新建项目文件,在1级和2级视图中创建不同的房间,依次命名房间1-房间5、如图。

revit三维视图不显示颜色(revit怎么填充颜色)revit三维视图不显示颜色(revit怎么填充颜色)1

02

2、点击Building选项卡Room and Area面板Color Scheme命令创建颜色Scheme,scheme类别为“room”,在scheme定义中颜色分类设置为“name”,如图。

revit三维视图不显示颜色(revit怎么填充颜色)2

03

3、单击“注释”选项卡“颜色填充”面板中的“颜色填充图例”命令以选择空间类型和配色方案,生成的颜色填充图例如图所示放置在视图中。

revit三维视图不显示颜色(revit怎么填充颜色)3

revit三维视图不显示颜色(revit怎么填充颜色)4

04

4、选中颜色填充图例,点击“属性”面板“编辑类型”命令,在弹出的“类型属性”对话框中,将显示值中的参数由“按视图”改为“全部”,如图。

revit三维视图不显示颜色(revit怎么填充颜色)5

05

5、这样可以在当前视图中显示所有的颜色填充图例,如图。

p>

revit三维视图不显示颜色(revit怎么填充颜色)6

配色方案提示:本文使用最常见的房间配色方案来讲解配色方案。在使用Revit软件的过程中,设计不同的空间、隔断、管道或在做风管的过程中,也需要配色方案,使用配色方案的好处是可以区分不同类型的没有功能的图元,合理使用。
