在做项目的过程中,我们经常会遇到两个立管错位的情况。今天,我们对立管的快速连接方法进行分类:

情况一:平面图中两个立管。

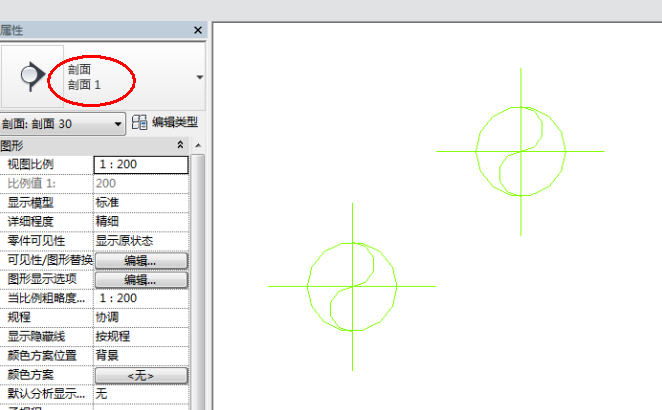

1、如图,在平面图中,两根立管错位,不能使用“AL”对齐命令。

revit中如何画立管(revit某一层轴网不同怎么画)

2、连接方法:选择其中一根管子,使用“MV”移动命令,选取要移动的管道中心,在3D视图中使用“TL”trim命令管道连接完成,如图。

revit中如何画立管(revit某一层轴网不同怎么画)1

revit中如何画立管(revit某一层轴网不同怎么画)2

案例 2:立面视图中的两个横管(立管与立面相对)。

1、剖面中的两根管道如图所示。

revit中如何画立管(revit某一层轴网不同怎么画)3

revit中如何画立管(revit某一层轴网不同怎么画)4

2、连接方法:直接使用“AL”对齐命令,挑管子中心,两根管子对齐即可。使用 3D 视图中的修剪命令完成两个管道连接,如图所示。

revit中如何画立管(revit某一层轴网不同怎么画)5

意义:通过学习以上解释,根据不同情况区别对待,可以快速完成错位管的连接。
