在卫浴布局的设计过程中,建筑师一般会加载和布置一些2D或3D的卫浴洁具族,而这些族一般不包含mep连接件。如何更换这些没有连接器的家庭?

1、在Collaboration选项卡下找到“Copy/Monitor”命令,点击选择链接,然后在绘图区点击建筑链接文件;


2、点击“复制/监控”选项卡下的“批量复制”,打开“找到设备”对话框,点击“指定类型映射行为并复制设备”命令制定族映射规则; (““复制设备”是根据默认映射规则直接自动复制到主模型,这里我们需要先设置一下);


3、回车在“协调设置”对话框中,在类别中选择要复制的类别,将行为栏的复制行为设置为“允许批量复制”(选中此项可复制多个类别),并将映射行为设置为“指定类型映射”(选中此项在复制过程中,可以同时替换链接文件中对应的族类型),此时左侧卫浴洁具下方会出现“类型映射”节点;

(注:可复制/监控的对象包括::关卡、网格、墙、柱、楼板、洞口、mep对象)


4、点击“类型映射”右侧,显示行为选项栏,在“行为”栏下选择“In Linked Model”和“In Host Model”的族类型;


提示:“在链接中模型”是指如果从建筑模型中链接的卫浴设备有多个,则全部显示,对应上一步“复制行为”中选择“允许批量复制”; “在主模型中”和在新项目中可以复制建筑模型带来的族类型,也可以在新项目中选择自己想要的族类型;

通过点击“链接类型”和“主要类型”来检查链接文件中的族和宿主文件中的族是否具有所需的映射族类型(注意:您要映射的对象必须在映射操作之前加载到宿主模型中,否则它不会在主体模型中找到复制对象)。

5、再次点击“复制/监控”选项卡下的“批量复制”命令,在弹出的“设备找到”对话框中点击“复制设备”,即可将建筑模型中的卫浴设备复制到新机电中模型。

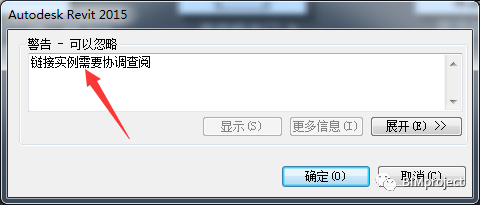

注意:1、建筑模型中的洁具更换时,打开机电工程文件时会提示“链接文件需要协调并咨询”,然后只需单击“协作”选项卡下的“坐标审查”命令,即可查看在建筑模型中所做的调整。


点击确定;


2、许多卫生洁具、灯具和机械设备系列在制作时,都是靠在墙壁、地板或表面上生活而创造的。因此,对于链接到机电项目的建筑物链接文件,这些设备无法拾取建筑物的墙壁和地板。上述方法可以解决这个问题,即先在建筑模型中绘制卫生洁具,然后通过映射复制到机电工程中;但是如果没有办法修改建筑模型,只能绑定链接链接的建筑模型,然后取消分组(这个方法在项目中比较难。小情况下使用,如果绑定链接的过程会很慢项目太大)。
