revit怎么画水池(revit怎么画个空心圆)

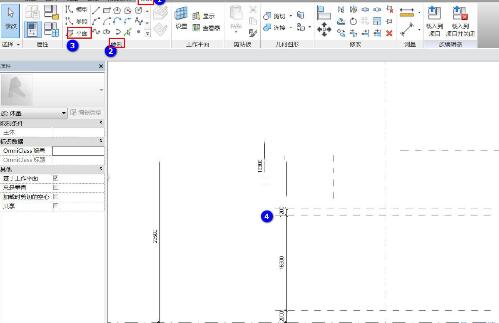

创建【新概念质量】,弹出对话框,选择【公制质量】,点击打开,进入平面图。然后切换到【项目浏览器】-【立面图】-【南立面图】,根据真实题名南立面图的大小分别画出四个水平【参考平面】,分别为2000、16300、1200、29500。


使用Create [Create Options Bar]-[Drawing Tab]在矩形中创建一个矩形来绘制矩形帽的轮廓,然后使用[Shape Tab ]-[创建形状]]创建一个[立体形状],然后按照相同的绘制方法绘制圆柱和小圆柱。


根据剖面图的大小绘制楼梯,在南立面画出楼梯的轮廓,然后使用[Solid Shape]。


然后按照南标高画六个参考平面,分别为:1000、4000、500、2000、500mm参考平面。


用【画图】中的矩形画出圆形轮廓,然后画出12边外接多边形轮廓,大圆形轮廓,小矩形轮廓,以及一个尖顶角轮廓。


绘制完成后,得到最终结果。

以上讲解了使用Revit体积绘制水塔的详细步骤。希望有需要的朋友前来学习。
