手工创建族
1.画两个参考平面。
revit怎么自己做族(revit怎样创建独立基础族)
图3001
2.点击族类型，添加参数。
revit怎么自己做族(revit怎样创建独立基础族)1
revit怎么自己做族(revit怎样创建独立基础族)2
图3002，3003
3.添加类型，为类型赋值。
revit怎么自己做族(revit怎样创建独立基础族)3
3004
4.创建拉伸截面，完成后，可以三维查看。
revit怎么自己做族(revit怎样创建独立基础族)4
3005

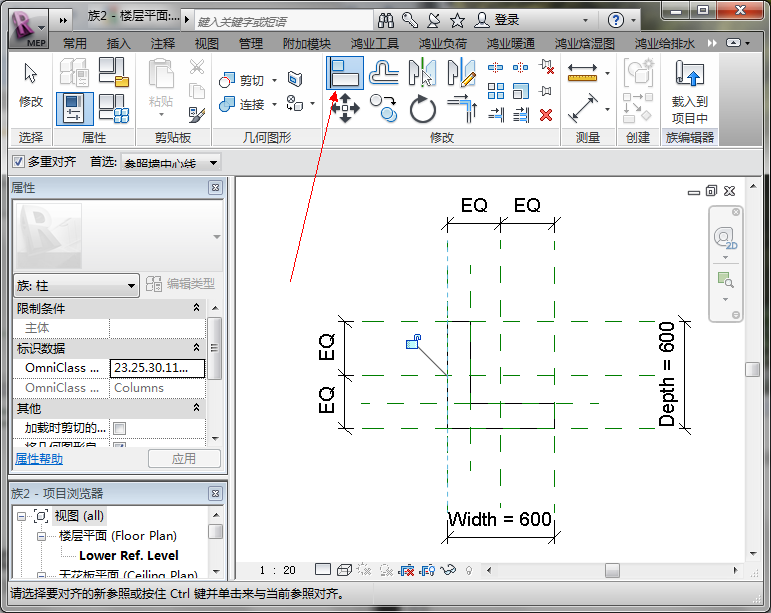

5.创建对齐，把拉伸曲线与参考平面对齐锁定，以便使用参数驱动。
revit怎么自己做族(revit怎样创建独立基础族)5
3006
6.切换到前视图Front把上下底面也对齐锁定。

revit怎么自己做族(revit怎样创建独立基础族)6
3007
7.创建标注，是在两个参照平面之间创建。
revit怎么自己做族(revit怎样创建独立基础族)7
3008
8.参数绑定
revit怎么自己做族(revit怎样创建独立基础族)8
