每个平面图都有一个“视野范围”属性,也称为可视范围。我们在画模型的时候,不管是什么专业,都难免要调整一下“视野范围”。今天,我们将详细解释如何设置“视图范围”。
首先,视图范围是一组水平面,用于控制视图中对象的可见性和外观。水平面是顶面、剖切面和底面。顶部和底部剪裁平面代表视图范围的最顶部和最底部部分。剖切面是确定视图中某些元素的可见剖切高度的平面。这三个平面定义了视图范围的主要范围。
在图1中,顺序为:①顶部,②剖面,③底部,④偏移(从底部),⑤主范围,⑥视图深度,⑦全视图范围
图1
接下来我会画一层组件来详细说明view range的作用。图形层高3米,1层视图范围如图2和图3所示
图2
[2 ]
图3

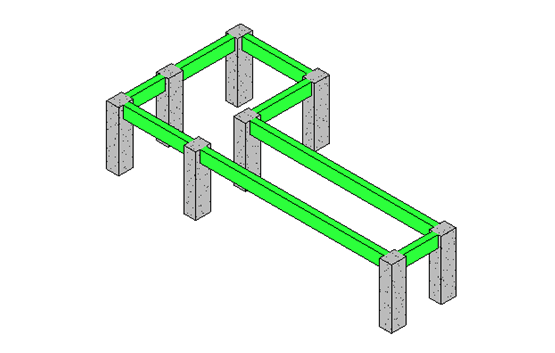

现在我们在3m的位置(2级)绘制梁单元,在1级的平面图中,我们看不到绘制的梁,原因是本例中楼层高度为3m,视图的剖面只能看到1.2 m高度以下的施工,所以我们需要将剖面设置为3000如图4、图5
图4
图5
接下来我们改变查看范围设置回原来的默认设置,然后在level 1上绘制墙组件。我们为Q1和Q2设置的属性如图6所示,生成的平面如图7所示
图6
图7
我们可以看到Q1和Q2在level 1平面上显示不同,那是因为 Q1 显示了墙的顶面,而 Q2 显示了截面n 墙的图案,因为 Q2 的高度已经超过了切割面的高度,所以墙被切割面切割,所以现在我们看到墙的剖面填充图案。
