revit如何修剪(revit回风管轮廓怎么去掉)

快速删除和修改风管系统

当你画完风管后发现风管系统分类错误,你要重新画吗?

想一想我们是否可以通过修改管道系统的所有权来做错事?

1、了解风道系统

首先,我们需要了解【属性】中的系统分类、系统类型、系统名称等概念。系统分类为软件内置的HVAC系统分类,“送风”、“排风”、“回风”三大系统;复制系统分类并更改名称时形成系统类型,【项目浏览器】→【家庭】】如图1所示;


图1

系统名称可以理解为不同系统的编号命名,一个工程文件有 和 名称只能使用一次,预选画好的风管查看【属性】如图在图2中。


图2

2.风管系统删除

预选绘制风管,点击Tab键循环选择,当屏幕左下角提示框提示出现风管系统时,单击鼠标左键删除错误的系统类型,如图3所示。


图3

3.风管系统修改

点击绘制的风管查看【属性】系统类型,直接替换,如如图4所示。


图4

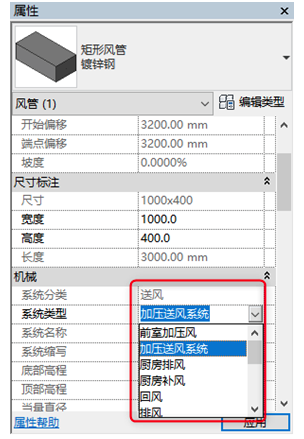

【属性】中的下拉按钮可以更换和修改sam的风管系统e系统类,如图5所示。


图5

l

p>

l

l
