在一个工程中,风管离梁底的安装高度是机电安装工程师关心的问题之一。

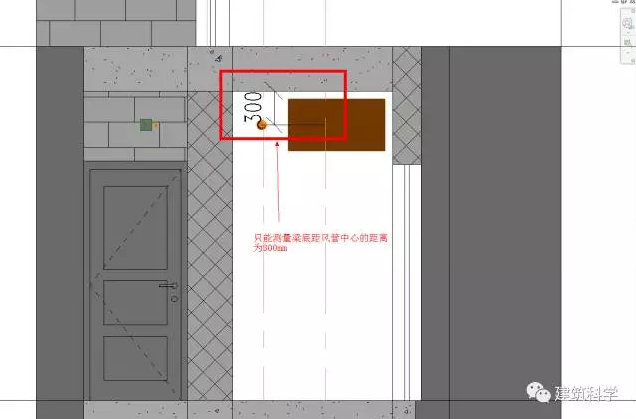

那么如何测量梁底到风管顶的高度呢?这就需要我们进入相应的剖面图进行测量。进入剖面图,使用“DI”命令,选择梁的底部,然后点击风管。我们发现使用“DI”命令只能测量梁底到风管中心的距离。


如果只能测量风管中心到梁底的距离,那么风管顶端到梁底的距离梁需要转换。如何解决这个问题呢?

我们使用快捷键“VV”调出“可见性/图形替换”,找到“风管”的可见性,点击前面的“+”,“中心线”,“向上”, “下”三个选项。


我们去掉“上升”和“下降”前面的勾号,如下图所示


再次进入相应的截面,使用“DI”命令,选择梁的底部,然后点击风管,我们发现使用“DI”命令不仅可以测量梁之间的距离梁的底部和风管的中心,也是从梁的底部到风管的顶部和风管的底部的高度测量值。
