revit体量分割(revit如何分割体量)

文章来源:建筑科学

今天我会告诉你REVIT是如何快速进行曲面分割的。如下图,在不知道圆弧长度的具体长度的情况下,如何快速划分曲面,使U网格和V网格的长度在你认为的范围内,并且平均划分。其实方法很简单。

首先创建一个新的概念体量


创建一个异形体量表面


选中体积,点击“Split Surface”命令


网格化异形面


默认情况下,系统会将U网格和V网格分成固定数量的分布来平分曲面,但是这个网络的大小并不是你想象的那样,只是你不知道有多大网格表面是,所以你不能直接将它除以总长度在单个网格长度(所需长度)中获得数量。其实可以通过设置分配方式将固定数改为固定长度,在距离框中输入想要的长度,比如2000。



但是这样划分出来的网格不均匀,怎么办呢?固定距离固定成固定量。

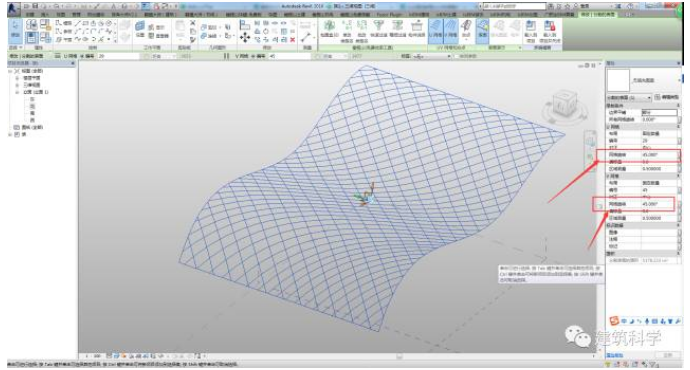

同样,我们可以旋转分割线,按角度进行曲面分割


这是我们的BIM操作技巧,大家都学会了吗?
